Торкрет-установка MPCS 4

Торкрет-установка MPCS 4 предназначена для подачи и нанесения сухих бетонных смесей на стены тоннелей, в процессе восстанавления опор мостов, для гидроизоляционных бетонировочных работ, для доставки и нанесения жароупочных бетонов на стены сталеплавильной печи, ковша, которые могут находиться на рабочей температуре либо могут охлаждаться.

Торкрет-установка MPCS 4 произведена с применением самых современных технических знаний в области конструирования и безопасности обслуживания и является очередной из благополучной серии в продукции фирмы Strojstav (СтройставЦМ). Она предназначена для строителей транспортных сооружений, тоннелей а также для крупных металлургических цехов особенно для сталеплавильных заводов с непрерывной разливкой стали.

Торкрет-установка MPCS 4 оснащена массивными колёсами и передней управляемой колёсной парой, что позволяет с ней удобно манипулировать. В случае применения Торкрет-установки MPCS 4 на стабильном рабочем месте, можно поставить её без ходовой части с приспособлением для манипуляции при помощи высокоподъёмной тележки.

Загрузка торкрет-установки MPCS 4 смесью идёт из мешков или, при помощи вспомогательной конструкции, из высокообъёмных мешков (типа Биг-Бег).

Управлять установкой можно из места, предназначенного для обслуживающего персонала, или при помощи дистанционного управления работником, обслуживающим цемент-пушку до расстояния 100 м.

Принцип работы

Смесь, поставляемую в мешках,  загрузить в воронку. Воронка оснащена вибратором, который способствует хорошей загрузке смеси в камеры дозировочного турникета. Вращающимся движением турникета камера заполненная смесью поступает в позицию, в которой её сжатый воздух толкает в эжектор. В эжекторе смесь следующим воздухом проталкивается через транспортный шланг в цемент-пушку, где идёт увлажнение сухой смеси распыленной водой и после этого смесь бросает на бетоном обрабатываемое место. Смесь наносится большой скоростью, что позволяет получить её отличную адгезию на обрабатываемой поверхности.

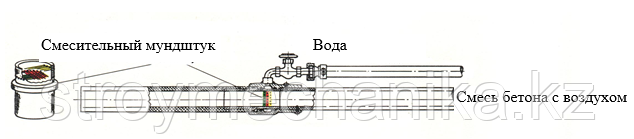

Принцип увлажнения смеси в цемент-пушке

Торкрет-пушка для сухого торкретирования поворотная с двумя выходными наконечниками с углом 45 ° и  90 °

Этот тип пистолета производится только по заказу .
Торкрет пушка состоит из двухметровых сегментов, в то время как максимальная длина 8 метров. Отдельные сегменты связаны с соединениями. Поставляется с двумя выходными наконечниками с углом 45 ° и 90 °.

Характеристики Торкрет-установки

Производительность    1,7-4,0 м³/час
Давление воздуха    0,4-0,6 МРа
Мощность ел. двигателья     4 КW
Расход воздуха при трансп. расстоянии до 80 м    6-10, м³/мин
Фракциа материала макс.     16 мм
диаметр транс. трубопровода    DN = 40 мм
Трансп. расстояние  горизонтальное    80 – 120 м для сыпучих материалов
трансп. расстояние вертикальное    30 – 40 м для сыпучих материалов


Комплектация:
